Pivottüre

Ein eindrückliches Design-Statement

Die Pivottüre ist eine faszinierende Lösung für grosse Eingangsbereiche. Ein leichtes Betätigen des Drucktasters und schon schwingt die Türe um den asymmetrischen Drehpunkt auf beide Seiten schwerelos schwebend auf. Mit der Pivottüre sind sehr grosse Formate und vielseitige Gestaltungsvarianten möglich – individuell ausgeführt in Glas und anderen Materialien.

Einzigartiges Dichtungssystem –
so funktioniert air-lux

Pivottüre

Dichtung aktiv:
Per Druck auf den Taster wird im Rahmen Luft erzeugt und in die Dichtung gepumpt. Die Dichtung presst sich dadurch an das Rahmenprofil und verschliesst den Spalt zwischen Türflügel und festem Rahmen absolut dicht. Der Eingang ist fest verschlossen.

Dichtung inaktiv:
Zum Öffnen der Tür wird der Taster erneut gedrückt: Die Luft entweicht und die Dichtung geht zurück in ihre ursprüngliche, eingerollte Position.

Merkmale der air-lux
Pivottüre

Bedienung

Öffnen:
Die Bedienung von innen erfolgt vorzugsweise über einen Drucktaster, der im vertikalen Rahmenprofil eingebaut ist. Bei Betätigung des Drucktasters im geschlossenen Zustand entleeren sich die beiden Luftdichtungen und die Verriegelungsbolzen ziehen sich zurück. Die Tür öffnet sich. Von aussen erfolgt die Bedienung wahlweise über einen Schlüsselschalter, Fingerscanner oder Zahlencode.

Schliessen:
Ein im Rahmen eingebauter Mechanismus zentriert die Türe nach dem manuellen Zuschwingen in die finale Schliessstellung.

Bei Betätigung des Drucktasters verschliessen die Verriegelungsbolzen das Element und gleichzeitig wird Luft in die Dichtungen gepumpt. So ist das Element perfekt abgedichtet.

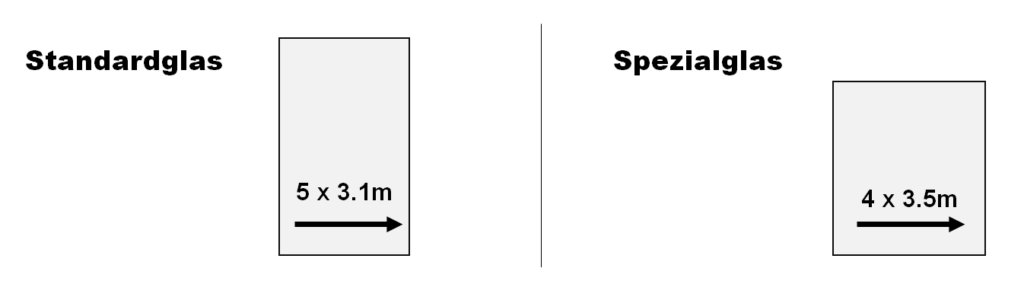

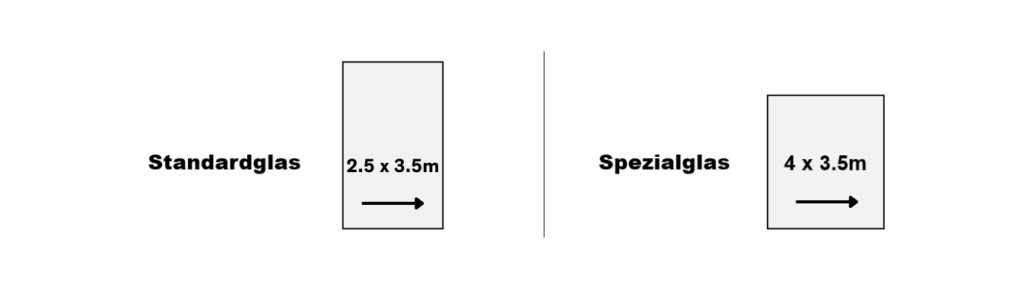

Grössen und Gewicht

Grösse zeigen – die Pivottüren der Air-Lux Technik AG ermöglichen es. Denn je grösser eine Tür realisiert wird, desto eindrücklicher ist der Effekt im geöffneten Zustand. Wir empfehlen eine maximale Fläche von 15 m² (drei Meter Breite, fünf Meter Höhe).

Sie haben andere Pläne? Nehmen Sie mit uns Kontakt auf – wir freuen uns auf jede Herausforderung.

Das maximale Gewicht der air-lux Pivottüren liegt bei bis zu 500 kg und wir verbauen Glasdicken von bis zu 60mm. Auf Wunsch verleihen wir Ihrer Tür ein Alarmglas oder ein Sicherheitsglas mit Durchschusshemmung.

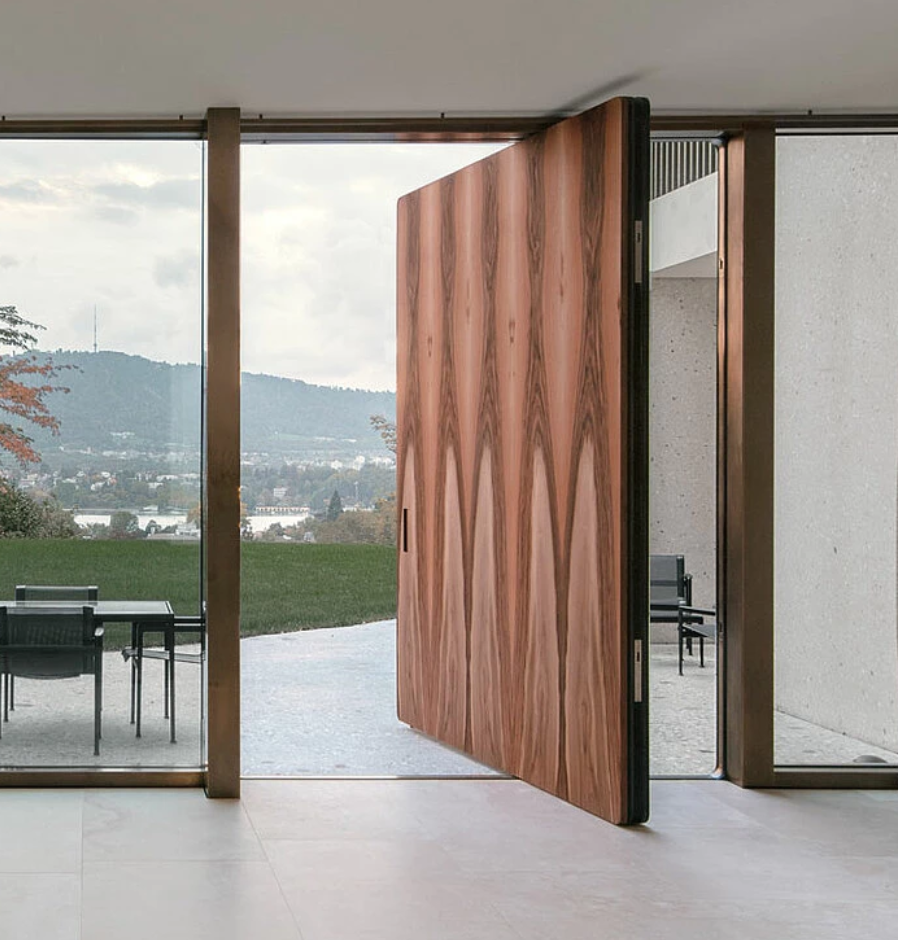

Oberflächen und Materialisierung

Ob spezielles Holz, Baubronze oder Stein: Türblätter und Griffe stimmen wir mit individuell ausgewählten Materialien und Oberflächen auf Ihre Wünsche ab. Der Kern der Konstruktion besteht dabei immer aus hochwertigen, wärmegedämmten Aluminium- und Kunststoffprofilen, die wir mit dem gewünschten Material beplanken.

Mehr über Oberflächen

Mehr über Materialisierung

Sicherheit

Die air-lux Pivottüren verfügen über vier elektromechanische Verschlusspunkte und zwei Drehpunkte, die mittels Kugellager mit dem Festteil verbunden sind. Elektronische Komponenten für die Überwachung der Schliessstellung und Verriegelung der Türen ermöglichen ein bequemes Ansteuern und Überwachen der Pivottüre über die Haustechnik (Alarmanlage, Hausleitsystem etc.). Dies funktioniert auch via Smartphone und Tablet. Für die sorgfältige Abstimmung des Pivot-Systems mit Sicherheitsbeauftragten und Elektroplanern sorgen kompetente air-lux Techniker.

Broschüren und Videos

Broschüren

Videos

Animation Pivottüre

Pivottüre an der BAU 2019

Zertifikate und Prüfungen

ift Nachweis Luft, Regen, Wind / air-lux PD 75

Anleitungen

Betriebsanleitungen Pivottüre

Originalbetriebsanleitung Pivottüre mit elektromechanischem Schließsystem

Original instructions Pivot door with an electromechanical closure system

Manuel d’utilisation original Porte pivotante à système de fermeture électromécanique

Istruzioni per l’uso originali Porta girevole con sistema di chiusura elettromeccanico

Originele gebruikershandleiding Taatsdeur met elektromechanisch sluitsysteem

Originálny návod na obsluhu Otočné dvere s elektromechanickým systémom uzamykania

Originální návod k použití Otočné pivotové dveře s elektromechanickým zavíracím systémem

Инструкция по эксплуатации вращающейся двери

原版使用说明书 带电控机械式锁止系统的中旋门

Reinigungsanleitung

SZFF Richtlinien

Zubehör

Ob schaltbare Gläser, Anbindung an das Hausleitsystem oder exklusive Materialisierung: air-lux Pivottüren lassen sich mit verschiedensten Optionen individualisieren. Und natürlich gibts für die air-lux Pivottüren auch ein Alarmpaket – safety first.

Connection to building management system

Anbindung Hausleitsystem

Surface

Oberfläche

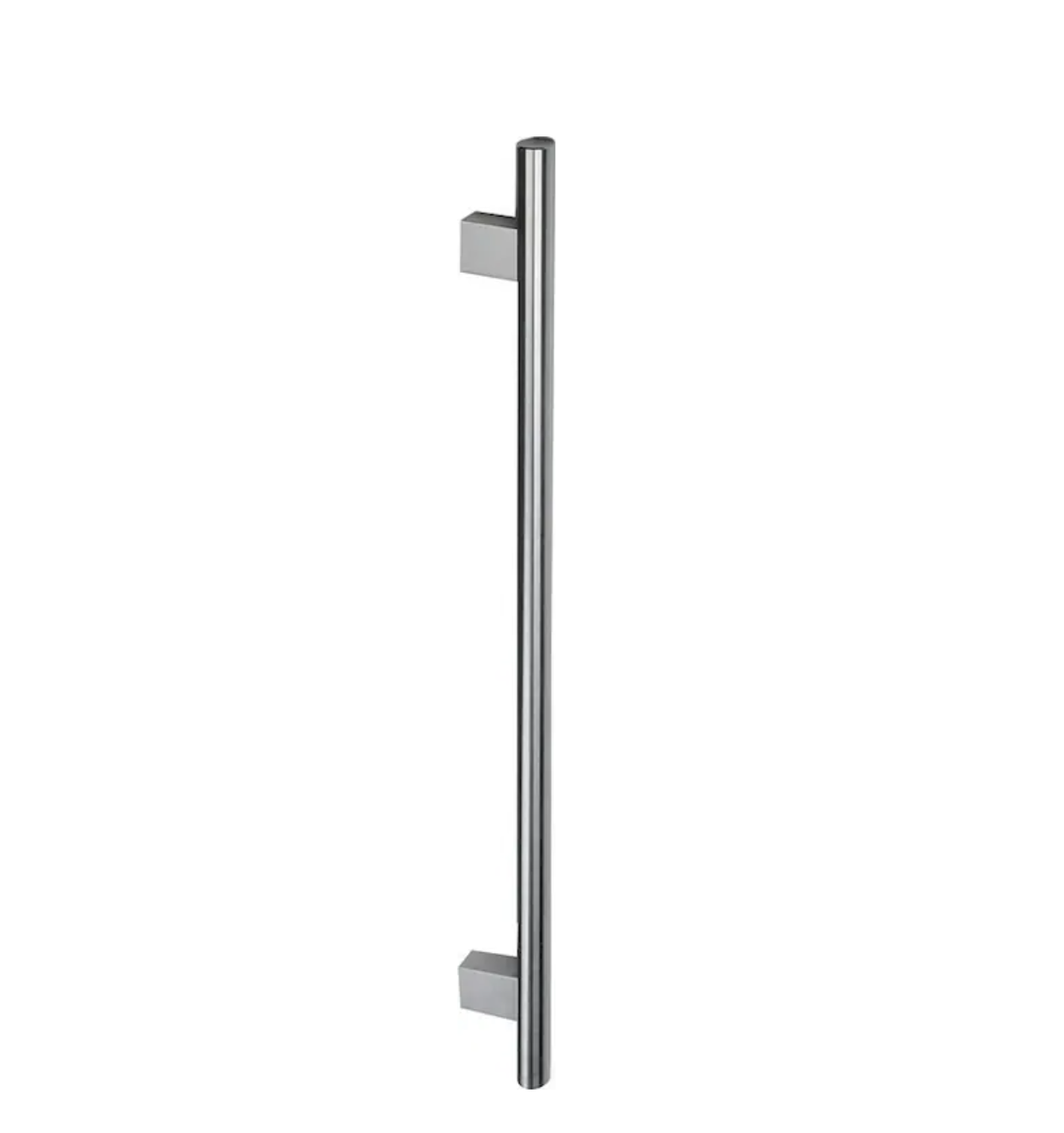

Griff Pivot

Griffe

Alarm package

Alarmpaket

Materialisierung Pivottüre Air Lux

Materialisierung

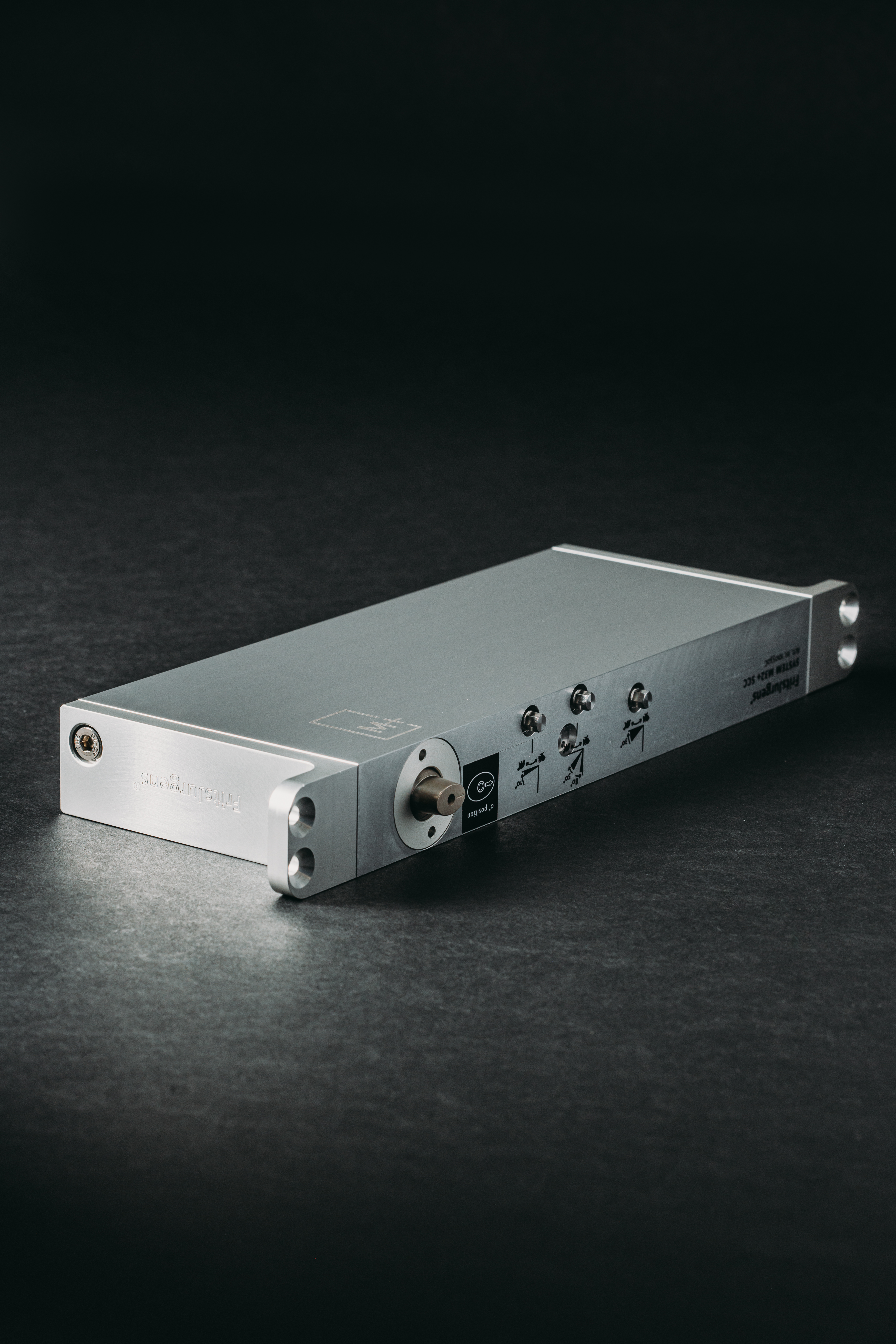

Evabloem FritsJurgens 216

Band selbstschliessend

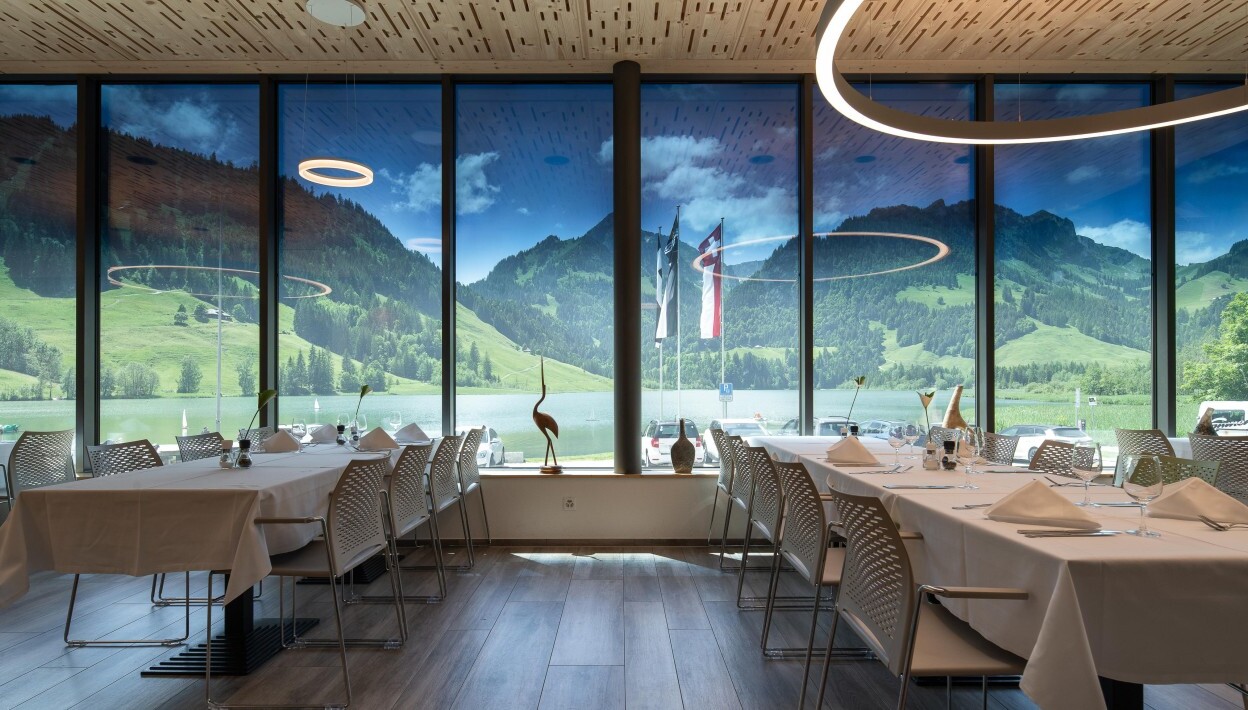

Schwarzsee Harmony 09

Schaltbare Gläser

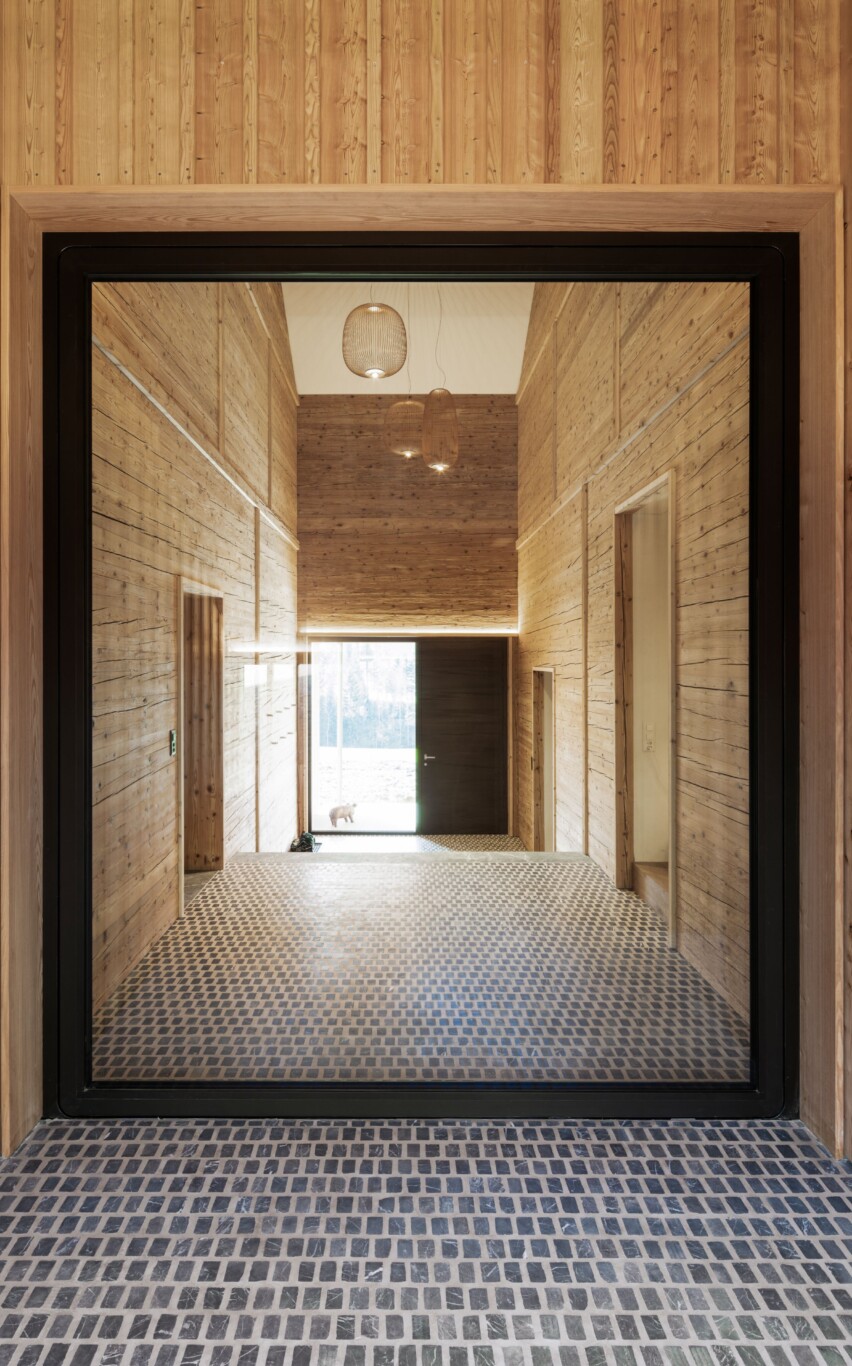

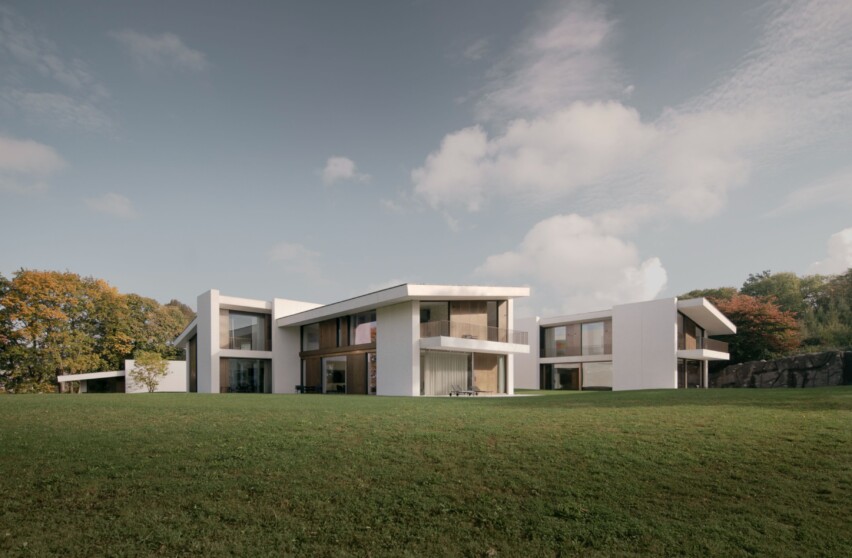

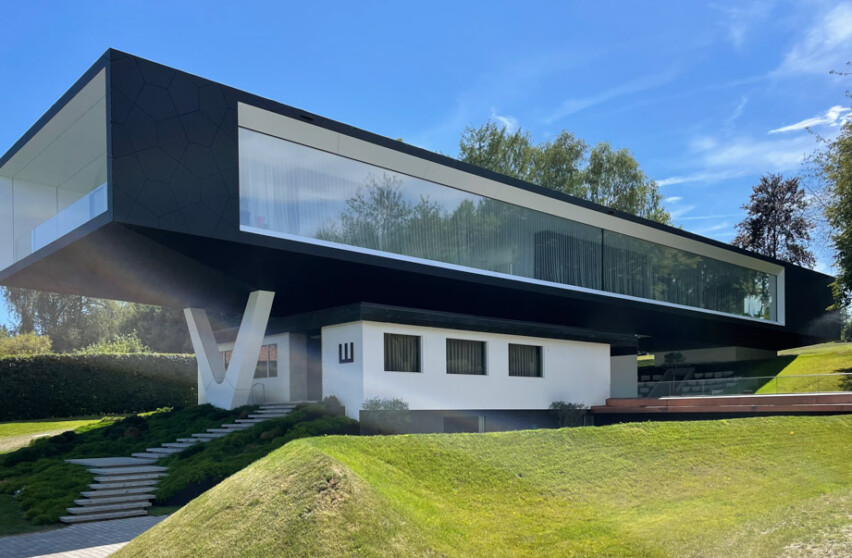

Pivottüre Referenzen

Ob schlicht und reduziert, ob imposant und exklusiv: air-lux eröffnet der Bauherrschaft sowie Architektinnen und Architekten neue Gestaltungsfreiheit für wegweisende Architektur mit Glasfassaden. Überzeugen Sie sich selbst von unserem einmaligen System.


News

Pivottüren von air-lux – Bestwerte in den Dichtheitstests

Weiterlesen

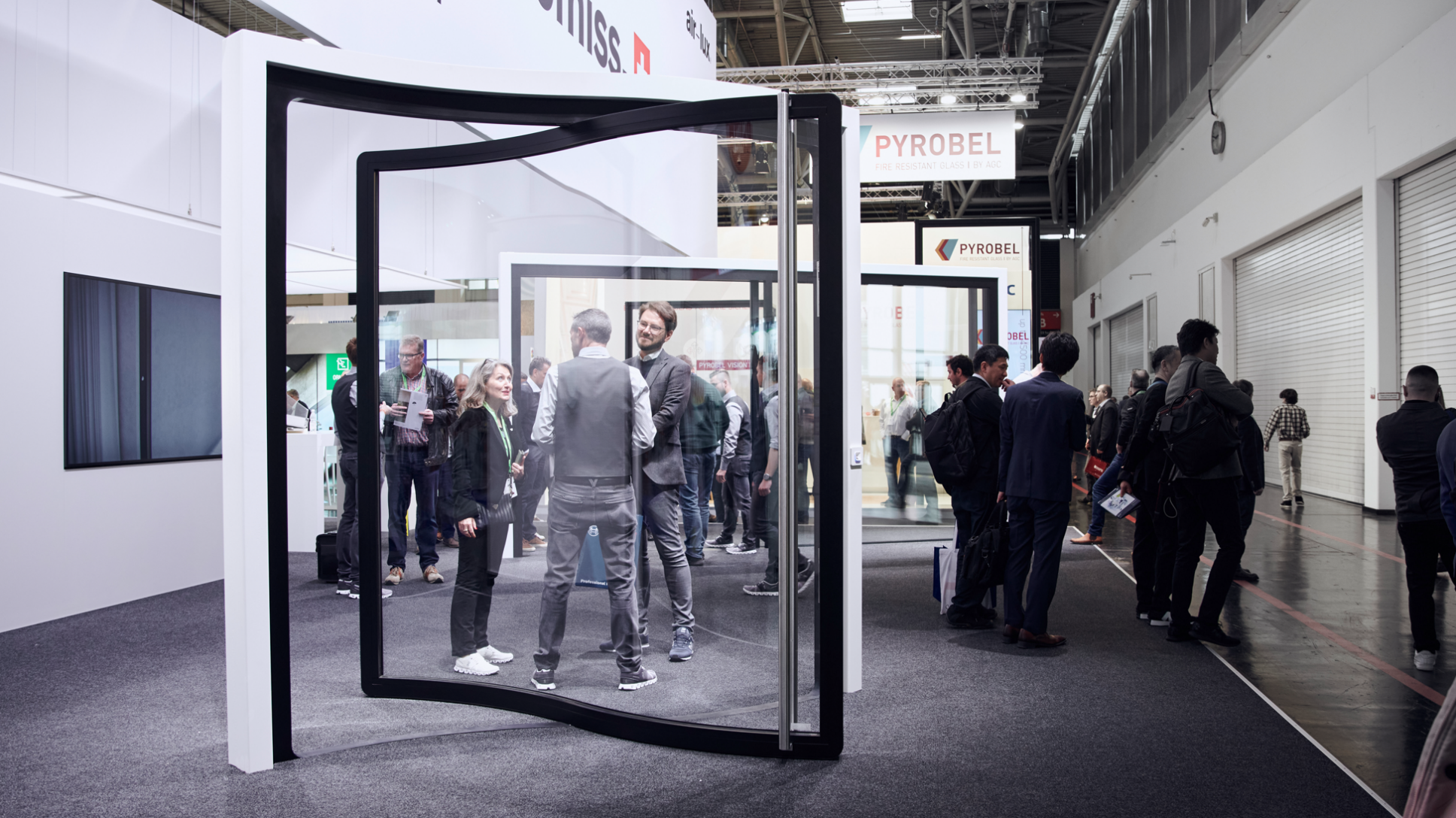

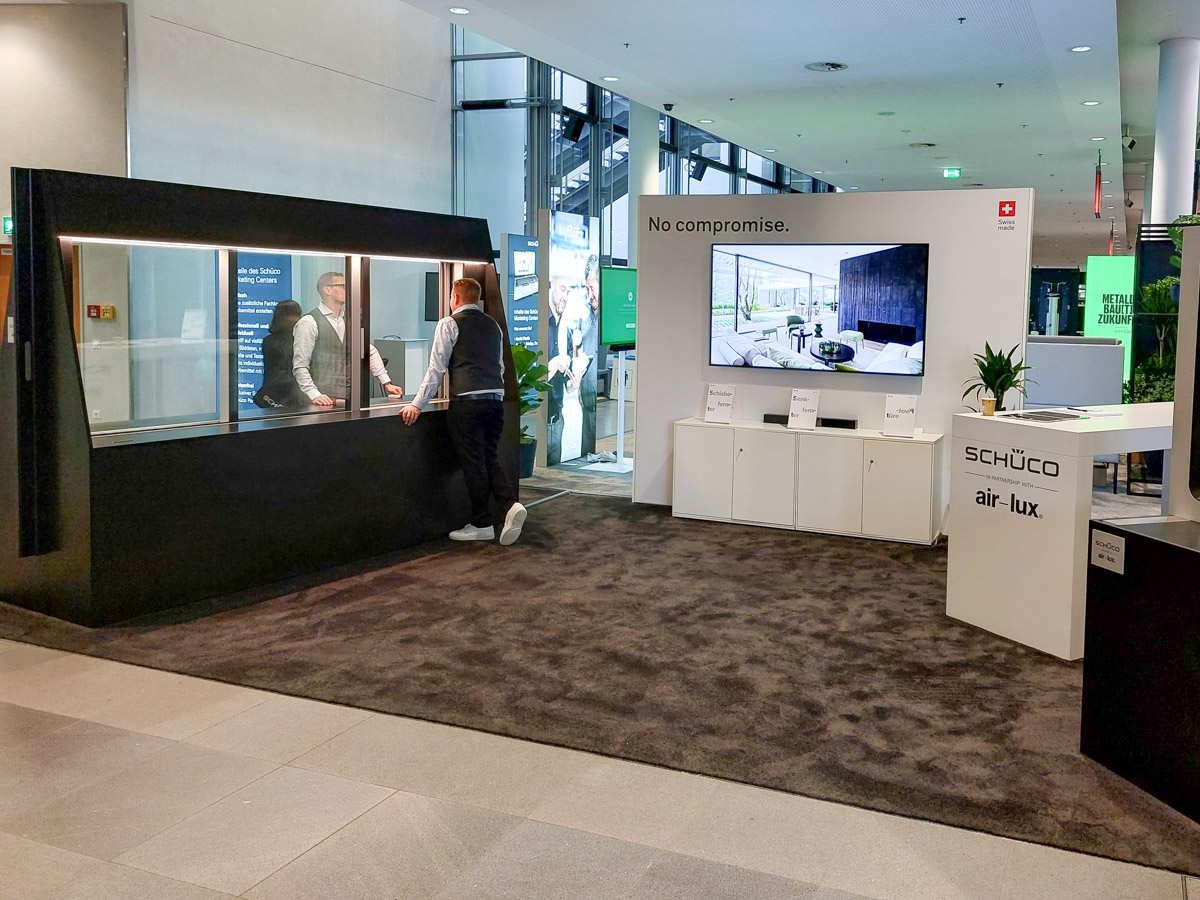

air-lux an der BAU Messe 2023 in München

Weiterlesen

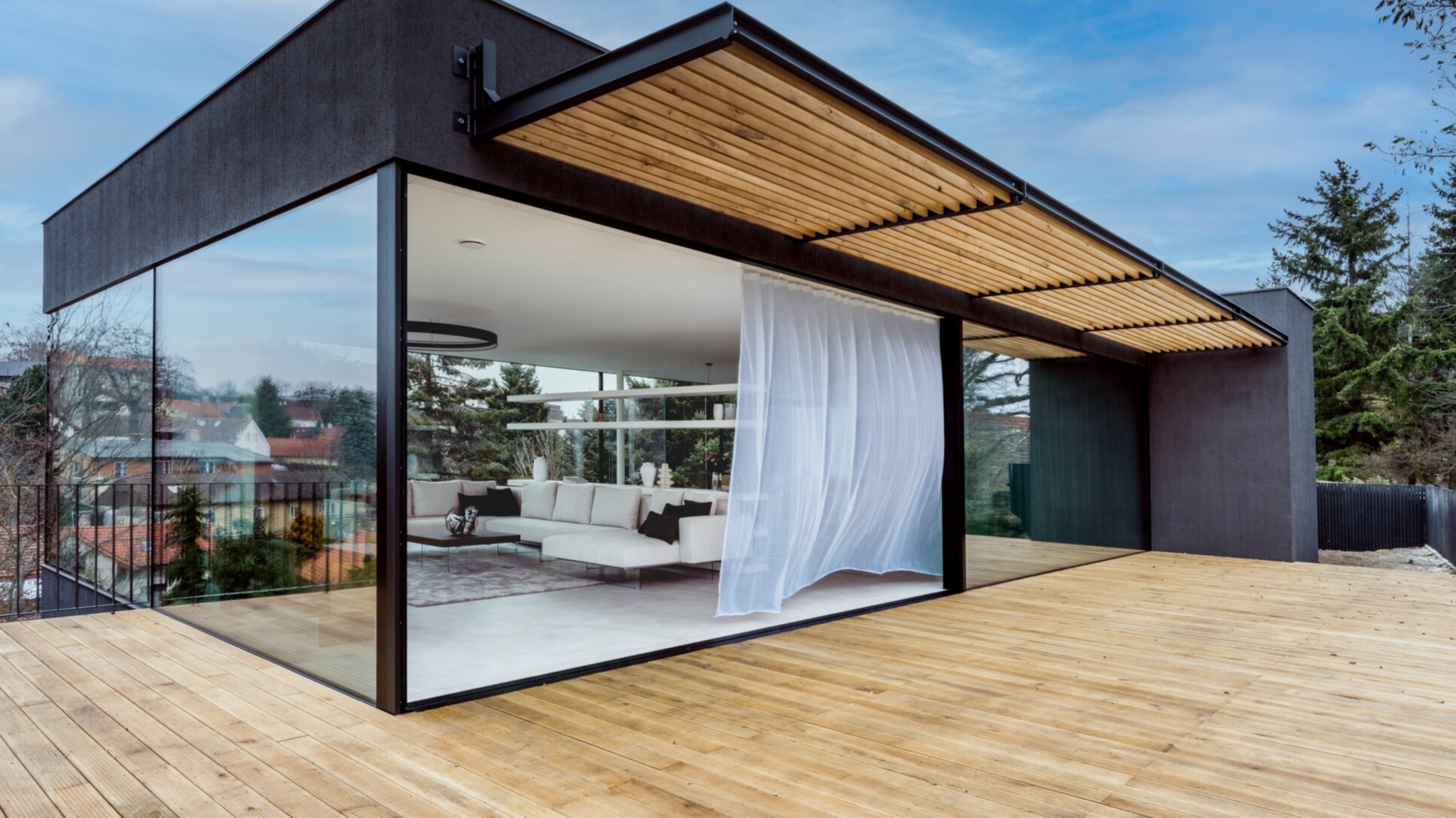

Eröffnung air-lux Showhouse in Prag

Weiterlesen

Freie Formen für Türen und Fenster

Weiterlesen

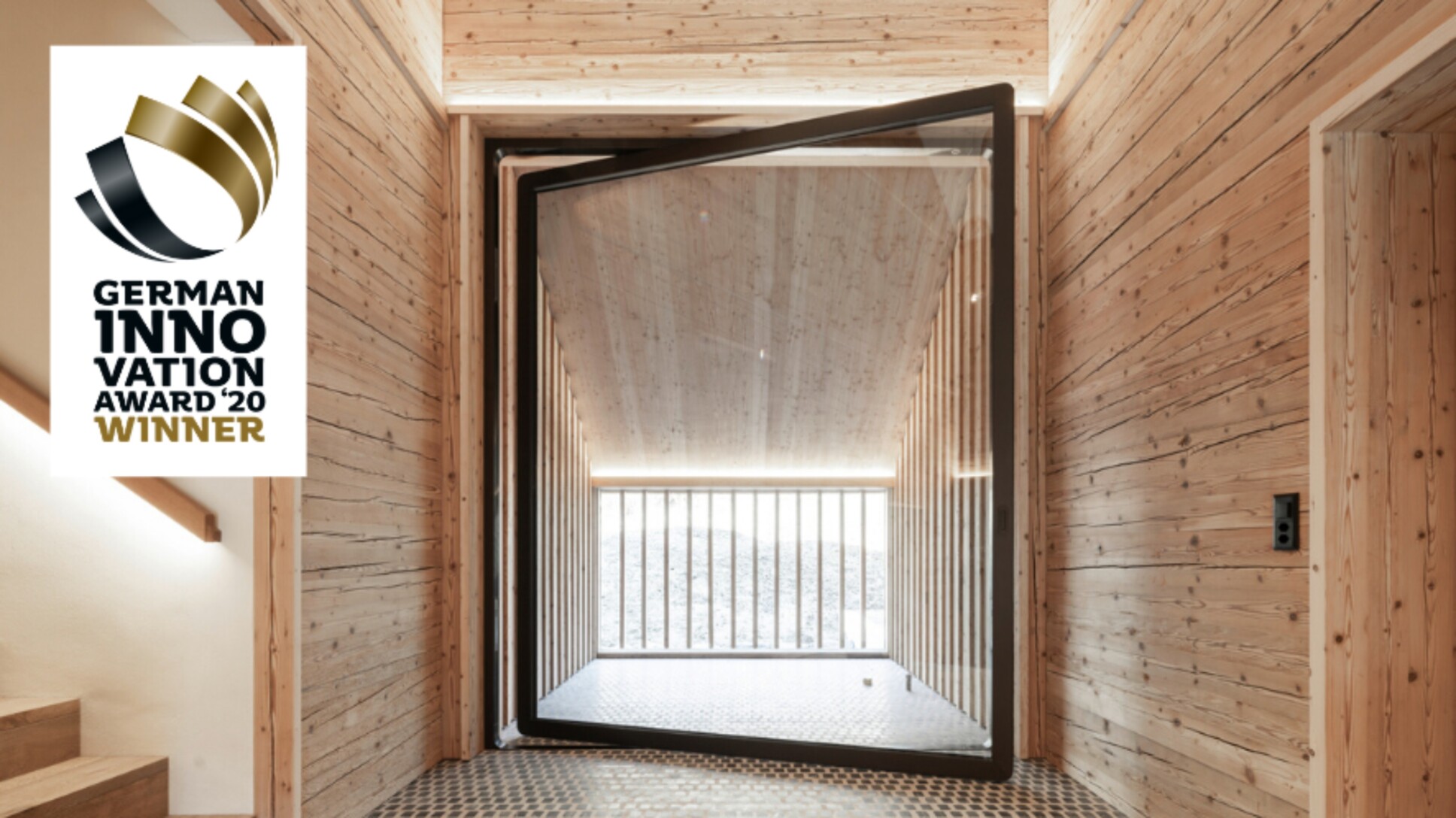

Der Preis, der Innovation sichtbar macht: air-lux Pivottüre gewinnt German Innovation Award 2020

Weiterlesen

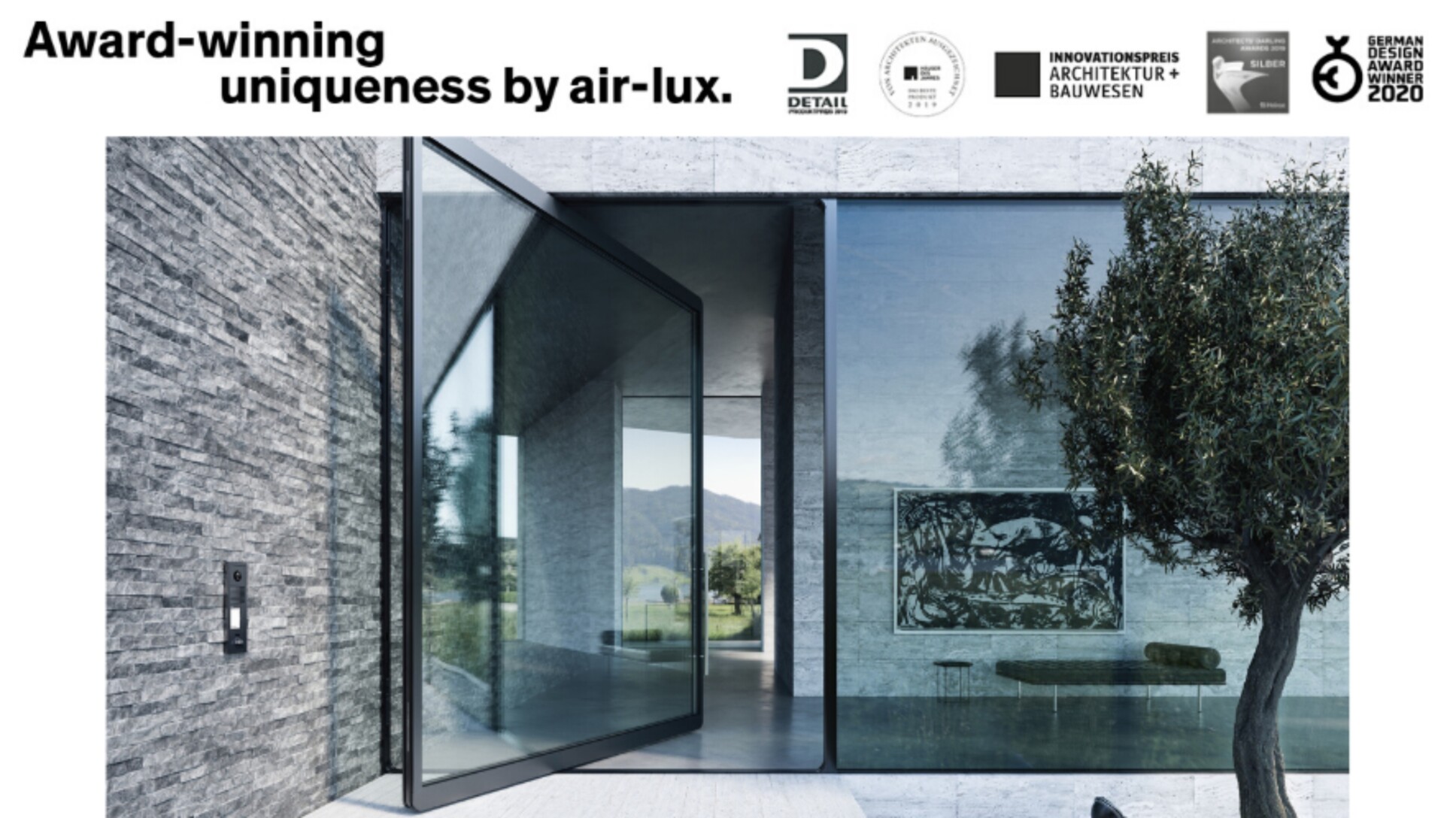

Die Pivottüre – der Hit der modernen Architektur

Weiterlesen

Beste Produktinnovation Ausbau

Weiterlesen

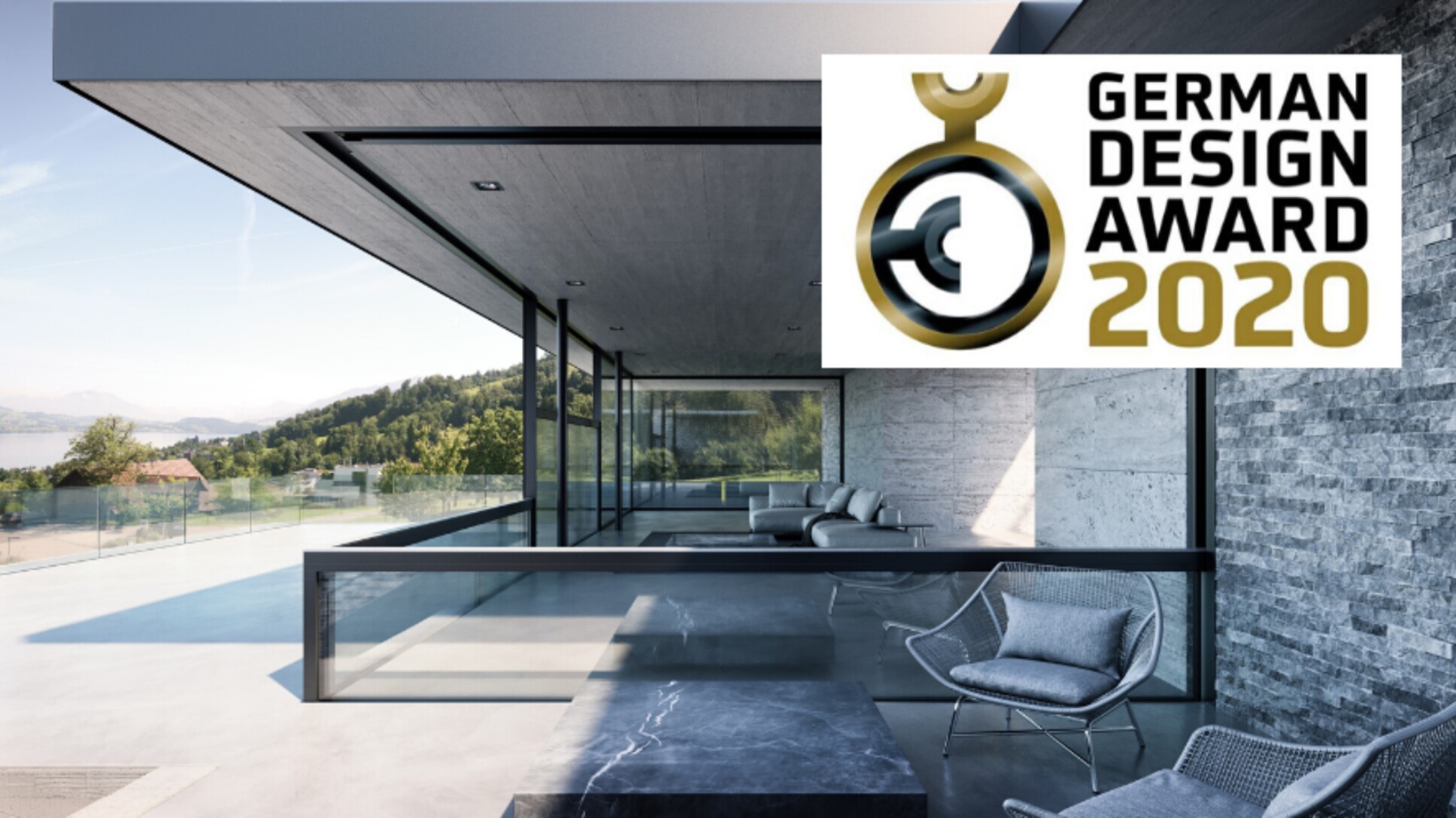

Zweifacher Winner German Design Award 2020 – Senkfenster und Pivottüre schlagen zu!

Weiterlesen

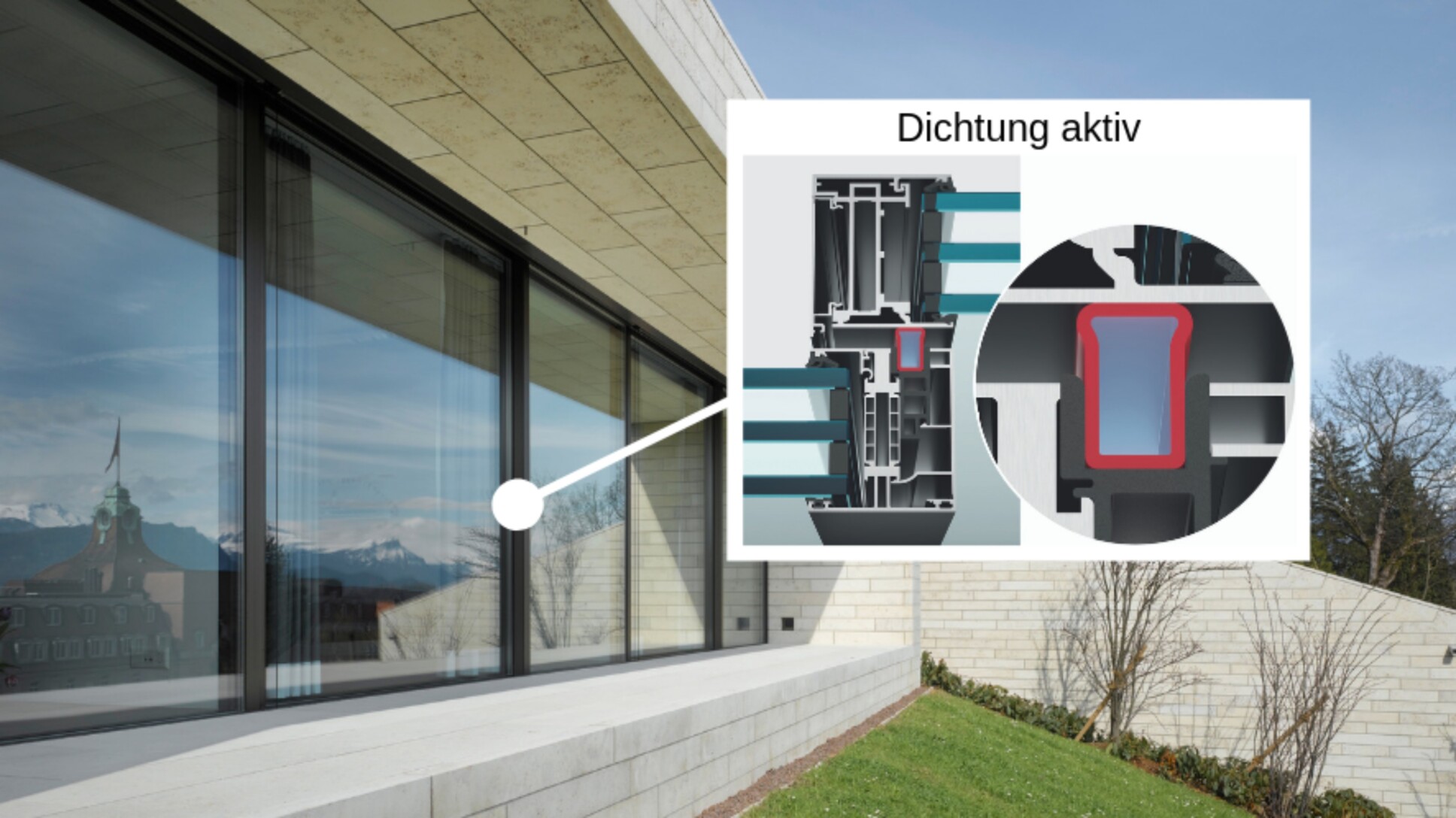

Grossflächige air-lux Schallschutzfenster garantieren lärmfreien Sommer

Weiterlesen

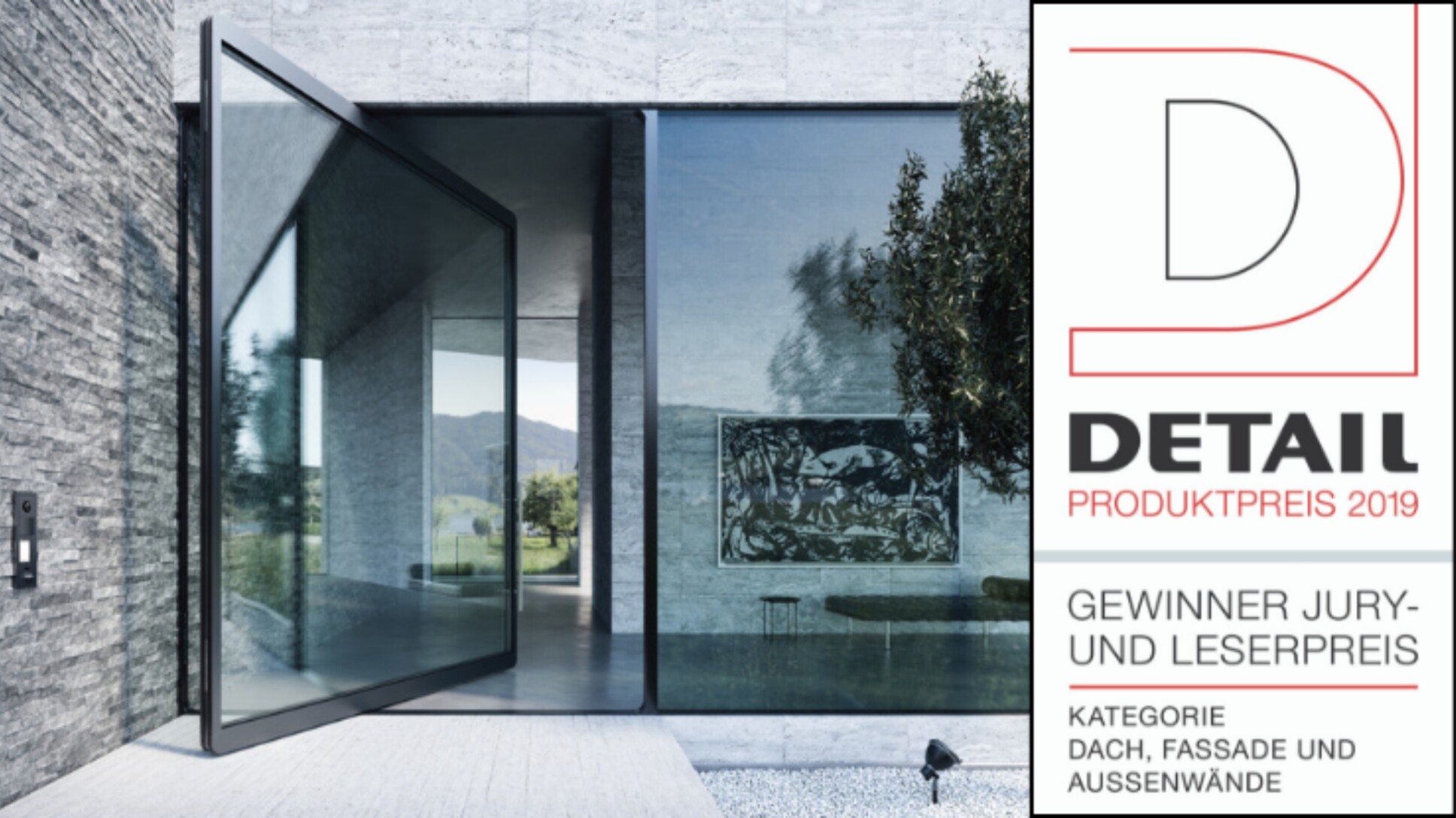

Pivottüre gewinnt DETAIL Produktpreis 2019

Weiterlesen

Auszeichnung für die air-lux Pivottüre

Weiterlesen

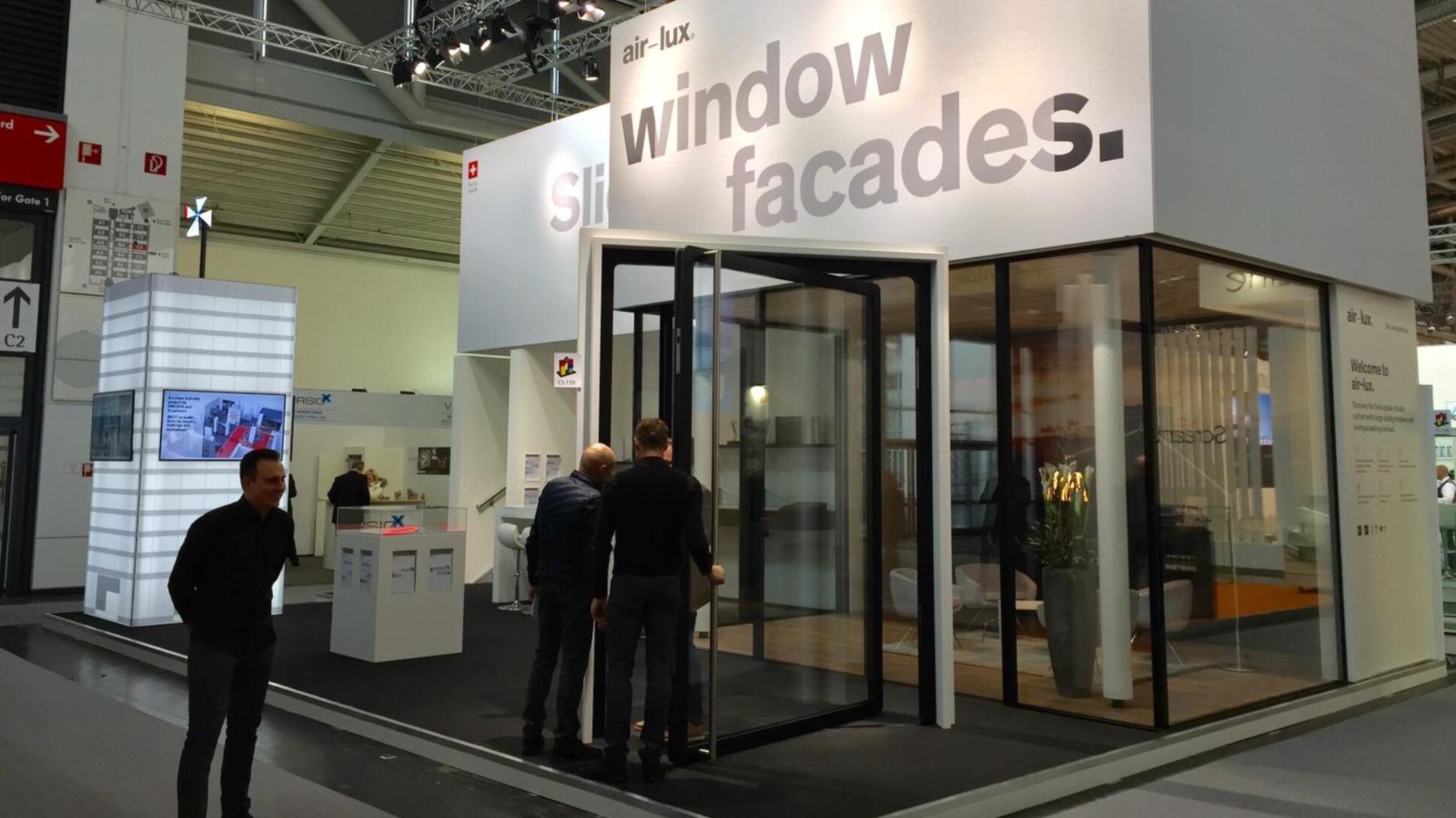

air-lux Highlights an der BAU München 2019
